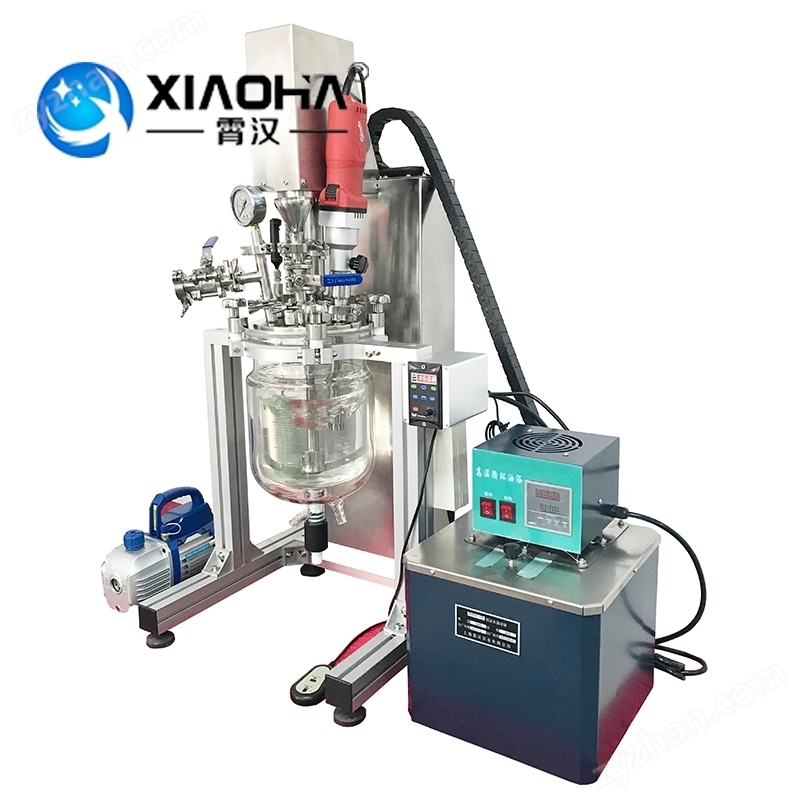

乳化玻璃反应釜是化学实验和工业生产中重要的设备，专为高效乳化、均质和混合反应设计。其结构融合了玻璃的透明性、耐腐蚀性以及先进的机械设计，确保反应过程的安全性和可控性。以下从主要组成部分和关键设计特点两方面，详细解析乳化玻璃反应釜的结构特色。
一、主要组成部分
乳化玻璃反应釜由多个精密部件协同工作，每个部分都针对乳化反应的特殊需求优化设计：
1、釜体与夹套：
釜体通常采用高硼硅玻璃(GG-17材质)制成，具备出色的物理和化学稳定性，能耐受广泛的温度范围(从极低温到高温)和腐蚀性介质。夹套设计为双层结构，中间层可通入恒温的加热或冷却介质(如热水、热油或冷冻液)，实现对反应物料的精确温控，确保乳化过程在最佳温度下进行。这种设计不仅提升了热交换效率，还避免了局部过热或冷却不均的问题。
2、搅拌系统：
搅拌系统是乳化反应的核心，通常由多级搅拌装置组成，包括低速搅拌器和高速均质器。低速搅拌器(如框式或锚式)负责大范围物料循环，防止粘壁和结块；而高速均质器(如高剪切分散乳化机)通过精密转子和定子的高速旋转，产生强烈剪切力，将物料撕裂成微米级颗粒，实现均匀乳化。这种组合设计兼顾了温和混合与高效分散，适用于不同粘度的物料。
3、传动与密封装置：
传动系统由电机、减速机和磁力耦合器构成，提供平稳且可调的转速控制，确保搅拌过程无火花、低噪音，特别适合易燃易爆环境。密封装置采用四氟材料或合金钢机械密封，能在负压或真空条件下保持高精度密封，防止泄漏，同时延长设备寿命。
4、辅助系统：
辅助系统包括温度监控(如Pt100传感器)、真空系统(用于脱泡和提升安全性)以及控制系统(如PLC或电脑界面)，支持自动化操作和参数预设。此外，出料口设计为聚四氟阀门，确保物料排放无残留，便于清洁和维护。
二、关键设计特点
乳化玻璃反应釜的结构设计体现了功能与美学的结合，主要特点包括：
1、透明可视性：
高硼硅玻璃的透明特性使反应过程一目了然，便于实时观察物料状态和乳化效果，及时调整工艺参数。这种设计不仅提升了实验可控性，还减少了因不可见问题导致的中断风险。
2、模块化与定制化：
现代乳化玻璃反应釜采用模块化接口设计，如标准法兰和功能盖，支持灵活配置冷凝器、滴加装置或在线监测端口，适应多样化的科研和中试需求。用户可根据具体反应类型(如制药或化工)快速扩展功能，提高设备利用率。
3、安全与耐用性：
结构设计注重安全性，外层玻璃表面温度较低，防止操作人员烫伤；同时，配备压力传感器和温度报警装置，确保异常情况及时响应。耐用性方面，高硼硅玻璃和防腐涂层(如PTFE包覆)增强了设备对强酸、强碱或有机溶剂的抵抗力，延长了使用寿命。
4、高效与节能：
通过优化夹套流体分配和搅拌桨设计(如锚式或涡轮式)，反应釜实现了能耗与混合效果的最佳平衡，减少了能源浪费。此外，釜腔和夹套设计确保了介质排积，避免了积液问题，提升了整体效率。
结语
乳化玻璃反应釜的结构特点体现了现代工程与材料科学的融合，其透明性、模块化、安全性和高效性使其成为生物制药、精细化工等领域的理想选择。随着创新工艺的不断涌现(如智能温控和物联网集成)，这一设备将继续推动科学探索和工业生产的进步。
